Cómo conectar un potenciómetro de 3 pines

¿Tienes un potenciómetro de 3 pines en tus manos y no sabes por dónde empezar? No te preocupes, te tengo cubierto. En este artículo, te voy a guiar paso a paso sobre cómo conectar este pequeño pero poderoso componente en tus proyectos de electrónica. Los potenciómetros son esos dispositivos que te permiten ajustar la resistencia de un circuito, ya sea para controlar el volumen de un altavoz o la intensidad de una luz. Con tan solo tres pines, son increíblemente versátiles y fáciles de usar. Prepárate para sumergirte en el mundo de los potenciómetros y descubre lo sencillo que es integrarlos en tu próximo proyecto. ¡Vamos a ello!

Conexión Potenciómetro 3 Pines: Guía Rápida

Cuando te encuentras con un potenciómetro de 3 pines por primera vez, puede parecer un poco intimidante, pero en realidad es bastante sencillo. Aquí te explico cómo hacerlo paso a paso para que no tengas problemas.

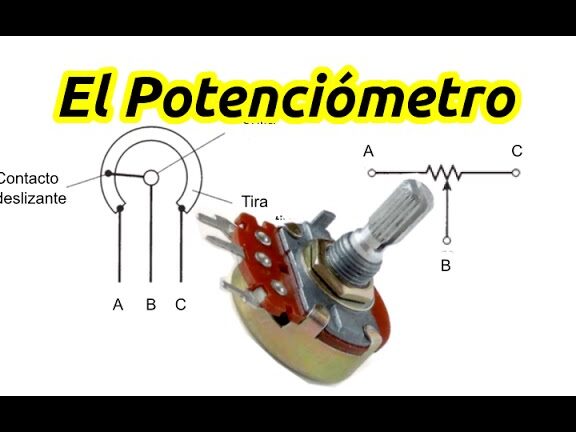

1. Identificación de los pines:
- El potenciómetro tiene tres pines. El pin del medio es el wiper o cursor, y los dos pines de los extremos son las conexiones fijas.
- Si giras el potenciómetro, el wiper cambia su posición entre estos dos extremos, variando la resistencia.

2. Conexión básica:
- Conecta uno de los pines extremos a la fuente de voltaje o Vcc.
- El otro pin extremo se conecta a la tierra o GND.
- Finalmente, el pin del medio (wiper) se conecta a la entrada de señal de tu circuito, como por ejemplo, un microcontrolador o un amplificador.

Es importante asegurarte de que las conexiones sean firmes para evitar problemas de funcionamiento.

3. Probar el potenciómetro:
- Una vez conectado, gira el eje del potenciómetro. Deberías ver que la señal cambia en función de la posición del wiper.

Al usar un potenciómetro de 3 pines, estás controlando la resistencia en un circuito, modificando la tensión o corriente según necesites. Esto es especialmente útil en aplicaciones como ajuste de volumen en un altavoz o regulación de brillo en un LED.

Recuerda siempre apagar la fuente de alimentación antes de realizar cualquier conexión para evitar cortocircuitos.

Con esta conexión, tu potenciómetro estará listo para utilizarse en cualquier proyecto. ¡Ya estás un paso más cerca de ser un experto en circuitos electrónicos!

Función de los Pines del Potenciómetro

Un potenciómetro es un componente electrónico muy versátil que puedes encontrar en multitud de proyectos. Tiene tres pines que se encargan de diferentes tareas importantes. Vamos a desglosarlos para que sepas exactamente qué hace cada uno.

1. Pin 1 - Terminal de voltaje: Este es el pin donde conectas el voltaje de entrada. Básicamente, le das al potenciómetro la energía que necesita para funcionar. Dependiendo de tu proyecto, este voltaje puede variar, así que asegúrate de que sea compatible.

2. Pin 2 - Terminal del wiper (deslizador): Este es el pin más interesante. El wiper es la parte móvil del potenciómetro que se desliza cuando giras el eje. Al moverlo, cambias la resistencia y, por tanto, la salida de voltaje. Si estás controlando el volumen de un altavoz o ajustando el brillo de una luz, este es el pin que hace el trabajo pesado.

3. Pin 3 - Terminal de tierra: Este último pin es donde conectas la tierra o el negativo del circuito. Es esencial para completar el circuito y asegurar que todo funcione correctamente. Sin una conexión a tierra, es como intentar hacer funcionar una linterna sin ponerle pilas.

La correcta conexión de estos pines es vital para que el potenciómetro funcione como esperas.

A la hora de conectar un potenciómetro, es crucial entender que el orden de los pines importa. Si los conectas de manera incorrecta, podrías no obtener la función deseada o incluso dañar tu circuito.

Recuerda siempre revisar las especificaciones del fabricante para estar seguro de que estás conectando cada cosa en su sitio correcto. ¡A potenciómetros felices, proyectos exitosos!
Espero que este tutorial te haya ayudado a conectar ese potenciómetro de 3 pines sin complicaciones. Si tienes alguna duda o quieres compartir cómo te fue, deja un comentario. ¡Me encantaría saber de ti! Gracias por leer y disfruta de tus proyectos.
