Cómo conectar un relé

¿Alguna vez has sentido la necesidad de controlar un dispositivo eléctrico y no sabías por dónde empezar? Pues no te preocupes, que hoy te voy a enseñar a conectar un relé como un auténtico profesional. Los relés son esos pequeños héroes que nos permiten manejar grandes cargas de corriente sin que tu circuito se venga abajo. En este artículo, vamos a desglosar de manera sencilla y directa cómo puedes poner en marcha un relé en tus proyectos. Desde los pines que debes conocer hasta algunos consejillos para que la conexión sea un éxito, aquí te lo cuento todo. Así que, prepara tus herramientas, que esto empieza ya.

Conectar Relé en Circuito Eléctrico

Los relés son dispositivos súper útiles que te permiten controlar un circuito eléctrico mediante una señal de baja potencia. Así que si estás pensando en instalar uno, aquí te explico cómo hacerlo de manera sencilla.

Primero, asegúrate de tener a mano todo lo necesario: el relé, cables, herramientas de pelado de cables, y claro, un circuito eléctrico donde quieras conectarlo. Ahora, ¡vamos al lío!

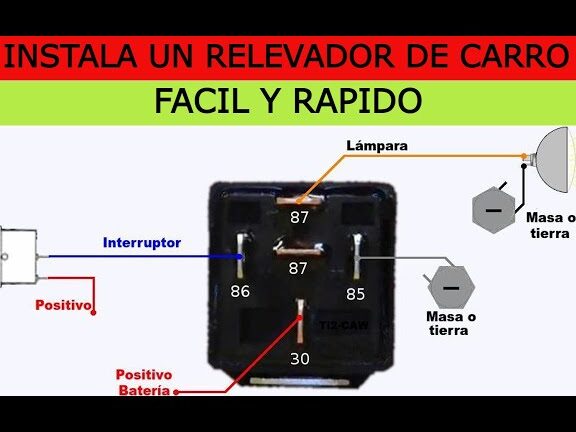

1. Identifica los pines del relé: La mayoría de los relés tienen al menos cinco pines: dos para la bobina y tres para el interruptor. Los pines de la bobina son los que activan el relé, mientras que los del interruptor controlan el paso de la corriente en el circuito principal.

2. Conecta la bobina del relé: Conecta uno de los pines de la bobina a tu fuente de señal (por ejemplo, un interruptor de baja potencia). El otro pin de la bobina va a tierra o al polo negativo de tu fuente de alimentación.

3. Conecta el circuito principal: El relé actuará como un interruptor en tu circuito. Conecta uno de los pines del interruptor al lado de la alimentación del circuito que quieras controlar. Luego, el otro pin del interruptor se conecta al componente o sección del circuito que deseas activar o desactivar.

4. Configura el pin común: En algunos relés, puedes encontrar un pin común (com) que debe conectarse a una parte específica del circuito, dependiendo de si estás usando el relé como interruptor normalmente abierto (NO) o normalmente cerrado (NC).

Recuerda que los relés pueden manejar cargas mucho más altas de las que la señal de control podría soportar por sí sola. Esto es especialmente útil en aplicaciones donde necesitas encender o apagar dispositivos de alta potencia.

Al conectar un relé, asegúrate siempre de que los voltajes y corrientes sean los adecuados para evitar daños en el circuito o el propio relé.

Siguiendo estos pasos, deberías poder conectar un relé en tu circuito eléctrico sin complicaciones. ¡Ahora es tu turno de poner manos a la obra!

Relé: Significado de A1 y A2

Cuando te aventuras en el mundo de los relés, A1 y A2 son como esos dos amigos inseparables que siempre van juntos. En un relé, estas referencias son cruciales para hacer una conexión correcta. Vamos a desmenuzar su significado de manera sencilla.

• A1: Esta es la conexión para el terminal positivo de la bobina del relé. Imagina que es como el punto de partida donde todo comienza. Es el terminal al que se conecta el voltaje positivo necesario para energizar la bobina.
• A2: En cambio, A2 es el terminal para el negativo o el retorno de la bobina. Cuando conectas A2, estás completando el circuito necesario para que el relé funcione. Es como la línea de meta que debes cruzar para activar el mecanismo.

Una buena práctica es asegurarte siempre de que el voltaje aplicado entre A1 y A2 esté acorde con las especificaciones del relé. Si te pasas o te quedas corto, puedes dañar el relé o no hacerlo funcionar como debería.

Recuerda: A1 y A2 son los conectores que permiten que la bobina del relé se active. Sin ellos, el relé no podrá operar.

Para que un relé funcione, la corriente debe fluir entre estos dos puntos. Así que, si alguna vez te ves en un apuro intentando conectar un relé, piensa en A1 y A2 como las claves para desbloquear su funcionamiento.
Espero que esta guía te haya sido de ayuda para conectar tu relé de manera efectiva. Si tienes alguna pregunta o comentario, déjalo abajo y estaré encantado de echarte una mano. ¡Gracias por leer!
