Cómo instalar una llave de luz doble

¿Te has encontrado alguna vez mirando esa pared donde necesitas un interruptor extra y te has preguntado cómo demonios se instala una llave de luz doble? Bueno, no te preocupes, porque estás a punto de convertirte en un auténtico manitas. En este artículo te voy a guiar, paso a paso, para que instales esa nueva llave de luz sin complicaciones. No necesitas ser un electricista experto ni tener un arsenal de herramientas. Solo un poco de paciencia, algunas precauciones básicas y este tutorial que te detallo a continuación. Prepárate para darle a tu hogar ese toque práctico que le hace falta. ¡Vamos allá!

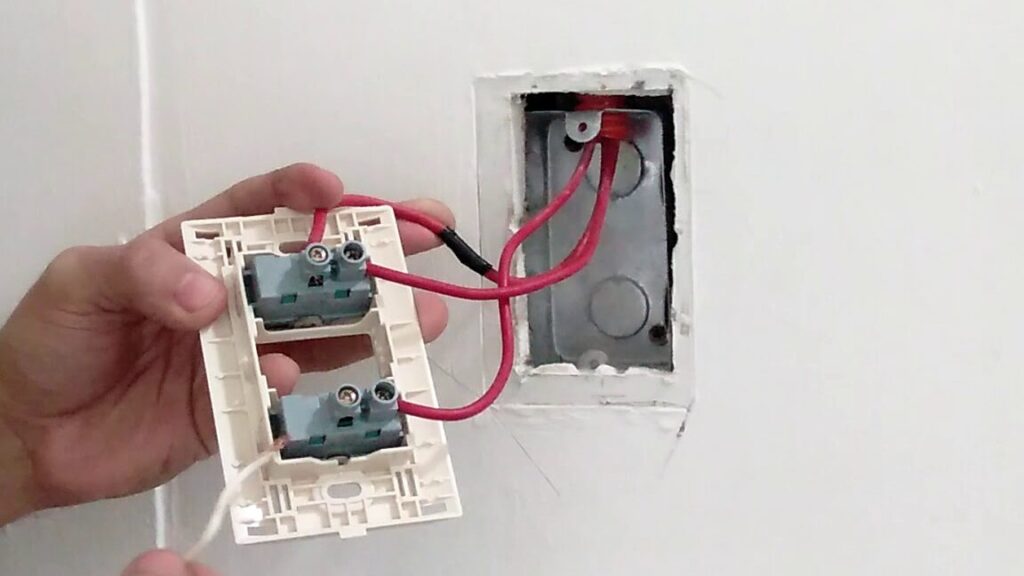

Conexión Cables: Interruptor Luz Doble

Instalar una llave de luz doble es un proyecto que tú mismo puedes hacer, siempre y cuando sigas unas pautas básicas. Aquí te explico cómo conectar los cables de manera correcta.

Primero, asegúrate de tener a mano todo lo necesario: un destornillador, pelacables, cinta aislante y, por supuesto, el interruptor de luz doble. Y, por favor, corta la corriente antes de empezar, esto es crucial para tu seguridad.

¿Por qué elegir un interruptor doble? Fundamentalmente, te permite controlar dos luces desde un único lugar, lo cual es súper práctico en habitaciones con varias zonas de iluminación.

1. Identifica los cables: Normalmente, encontrarás tres tipos: fase (generalmente de color marrón o negro), neutro (azul) y tierra (verde/amarillo). También puede haber un cable de retorno.

2. Conexión de la fase: El cable de fase es el que alimenta el interruptor. Conéctalo al terminal común que suele estar indicado como "L" o "COM" en el interruptor.

3. Conexión de los retornos: Los cables de retorno llevan la corriente a cada una de las lámparas y deben conectarse a los terminales marcados como "1" y "2" en el interruptor.

4. Conexión del neutro y tierra: Aunque estos cables generalmente no se conectan al interruptor, deben estar presentes en la caja de conexiones. Asegúrate de que el cable de neutro esté bien conectado a las lámparas y el de tierra a la estructura metálica de la caja, si es necesario.

Recuerda que los colores de los cables pueden variar, así que comprueba siempre las especificaciones de tu instalación.

Después de realizar las conexiones, coloca el interruptor en la caja y atorníllalo. Vuelve a conectar la corriente y prueba que todo funciona correctamente. Si las luces no se encienden, revisa las conexiones. Podría ser un error simple como un cable que no está bien ajustado.

¡Y listo! Has instalado con éxito tu interruptor de luz doble. Con un poco de paciencia y atención, puedes mejorar la funcionalidad de tus espacios de manera sencilla.

Cables Necesarios para Llave de Luz

Cuando te lanzas a instalar una llave de luz doble, necesitas tener claro qué cables son imprescindibles. Conectar todo correctamente es clave para que funcione sin problemas. Aquí te explico qué necesitas:

1. Cable Fase (L): Este es el cable que trae la corriente desde el cuadro eléctrico. Suele ser de color marrón o negro. Es fundamental para que la corriente llegue a la llave de luz.

2. Cable Neutro (N): Este cable cierra el circuito y permite que la electricidad fluya de vuelta al origen. Normalmente es de color azul. Aunque no siempre se conecta directamente a la llave, es importante saber dónde está.

3. Cable de Tierra (PE): De color verde y amarillo, este cable es esencial para la seguridad. Conecta la estructura metálica de la llave de luz a tierra, protegiéndote en caso de un fallo eléctrico.

4. Cable de Retorno: Este es el que va desde la llave de luz hasta las bombillas. En una instalación doble, necesitarás dos cables de retorno, uno para cada bombilla o conjunto de bombillas.

Recuerda que los colores pueden variar dependiendo del país o de las normativas locales, así que siempre es bueno revisar antes de empezar.

Si no estás seguro de qué cable es cuál, es mejor usar un detector de voltaje o consultar con un profesional para evitar sorpresas desagradables.

Montar una llave de luz doble no es complicado, pero asegurarte de tener los cables adecuados y conectarlos correctamente es crucial. ¡No te olvides de cortar la corriente antes de empezar!
Espero que esta guía te haya sido de utilidad para instalar tu nueva llave de luz doble. Si tienes alguna duda o quieres compartir tu experiencia, deja un comentario. ¡Gracias por leer y ponte manos a la obra!
